キヤノン リモートスイッチRS-80N3 ショートコード化

キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_17221926.jpg
撮影機材のリモートスイッチRS-80N3が山行撮影のとき
スイッチ本体側のコード根元部分に亀裂が入ってしまった。
原因は極度の低音と劣化なのだろう。そのまま放置して約2週間…
修理してみることに
キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_18425854.jpg
上↑の部分が亀裂が入り今にも外側の配線のカバーがちぎれそう

ただのスイッチなのに5000円近くする代物
簡単に新品を購入とはいかないよねw
それにタイマーリモートコントローラーTC-80N3があるので急いで購入する
必要もなかった。
レリーズがなくてもカメラ本体側のタイマー機能もあるし。
でもTC-80N3は大きくて鬱陶しい、やっぱりRS-80N3のコンパクトざがいいよね!

聞いたところによるとこの部分に亀裂が入ることが結構多いらしい…
15年(くらいかな?)以上使用出来てる方が珍しいのかもw
サードパーティー製の格安でも良かったんだけど、ひとつ気になることが
あったのでとりあえず修理してみよう
キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_19511642.jpg

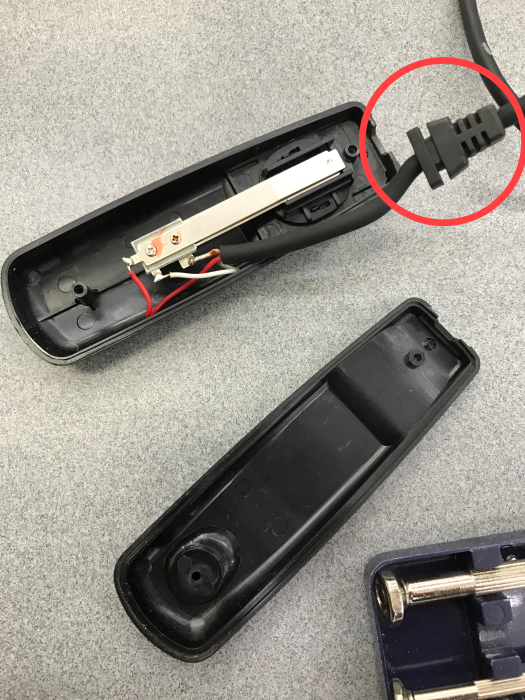

バラしてビックリ(半分予想はついてはいたけどw)
これであの値段とは…
上↑の写真の赤丸、問題の部分、直ぐに折れ曲らないように
ラバーで固められている。しかしこれがコードと一体成型。
ここに関してはバラさなくても分かってはいたが、一体成型じゃ
そりゃ切れるよね…w
知りたかったのはその先、簡単な配線だった。ラッキー!
こなら出来てる!
そう、コードのショート化。最初の写真を見ればわかるように、
私の撮影スタイルはコードを束ねて短くして撮影してます。
ほぼ9割がこの短い状態での撮影、前々から短くしたかった悩みが
いま解決しようとしているw
キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_17124394.jpg

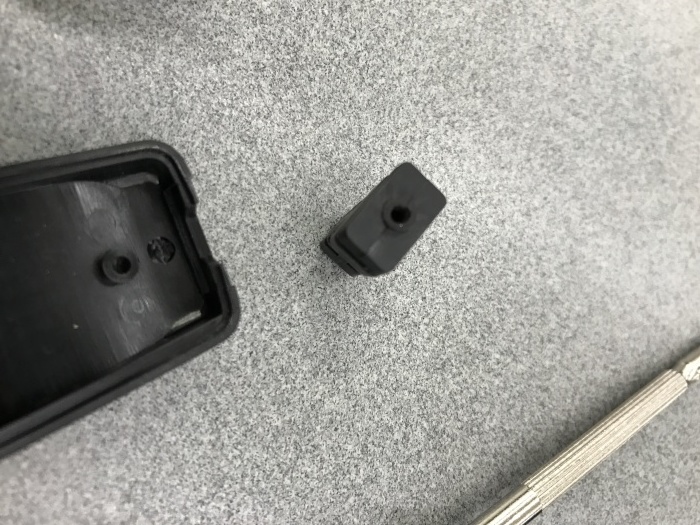

まず接点と配線をハンダを使ってはずします。
次に根元部分と配線をカットして、残りの配線を除去。
キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_17144085.jpg

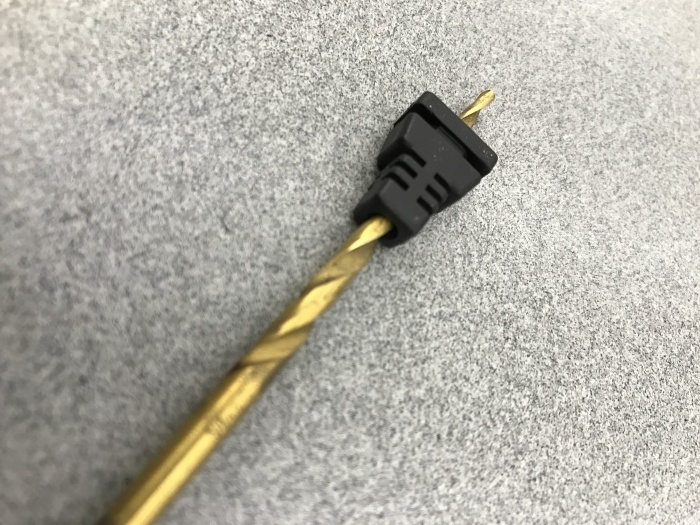

当然、中の配線しか通るスペースしかない穴をコードが通るように広げていきます。
コードより少し小さめの穴を開けます。
そうすることで密閉性も良くなるはず。
キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_17170313.jpg
こんな感じ、
中身の配線を長めに出しておけば引っ張りやすい!
この時点では既に理想の長さにカットしてあります。
キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_17182549.jpg
あとは各配線をハンダ付けして終了!
出来上がりです!
キヤノン  リモートスイッチRS-80N3  ショートコード化_f0361287_17201168.jpg
う〜〜ん
実にシンプル〜♪
一通りテスト撮影。動作確認完了です。
これで、コードが裂ける心配も無いし、コードもスッキリ。
ちなみにこれしかなくても、エクステンションコードET-1000N3を接続すれば
離れて撮影も可能なので、私にはこれで充分。


追記
先日分かっとこがあり追記いたします。
リモートコントローラー付け根のゴムとコードが現在独立し別パーツ化
さえれていることがわかりました。いつ頃に改良されたかは定かでは
ありませんが、対策されているようです。(よかった!)
